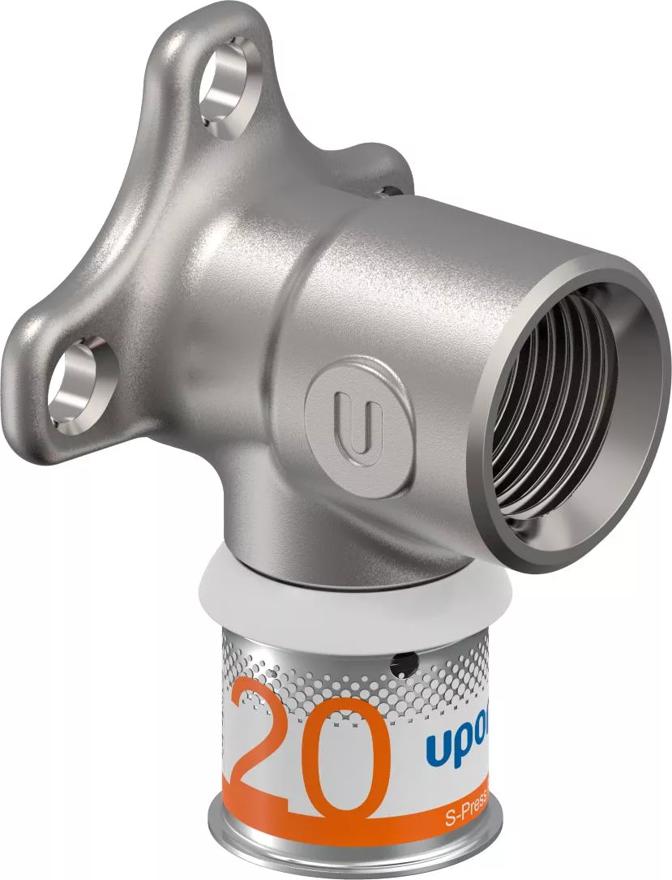

De Uponor S-Press PLUS Muurplaat M 20-Rp½″ FT (1070640) is dé perfecte keuze voor wie zijn leidingwerk strak, professioneel en veilig aan de muur wil monteren. Dankzij de combinatie van perszijde (20 mm) en Rp ½″ binnendraad kun je direct koppelen aan kranen, boilers of verdelers met binnendraad aansluiting.
Het ontwerp is compact maar robuust, met afmetingen l1 ≈ 42 mm, l2 ≈ 17 mm en l3 ≈ 23 mm, plus Z-meting van ca. 40 mm voor optimale montage diepte. Gemaakt van hoogwaardig messing binnen het S-Press PLUS-systeem, zit je gevangen in een systeem dat betrouwbaarheid, drukbestendigheid en duurzaamheid biedt. Ideaal voor zowel drinkwater als verwarmingssystemen.
✅ Belangrijkste voordelen
-
Directe aansluiting van Ø 20 mm pers op Rp ½″ binnendraad
-
Messing construction – duurzaam en corrosiebestendig
-
S-Press PLUS: persverbindingen met inspectievenster & RVS pershuls voor zekerheid
-
Compact formaat voor netjes wandmontage en component aansluiting
-
Eenvoudige montage: insteken + persen + schroefdraad fitting
-
Geschikt voor drinkwater en sanitair toepassingen
📊 Productspecificaties
| Kenmerk |
Detail |
| Product |
Uponor S-Press PLUS Muurplaat M 20-Rp½″ FT |
| Artikelnummer |
1070640 |
| Aansluiting perszijde |
Ø 20 mm pers mof |
| Aansluiting draadzijde |
Rp ½″ binnendraad (female thread) |
| Lengte l1 |
≈ 42 mm
|
| Lengte l2 |
≈ 17 mm
|
| Lengte l3 |
≈ 23 mm
|
| Z-meting k |
≈ 40 mm
|
| Z3 |
≈ 8 mm
|
| z1 |
≈ 20,7 mm
|
| Gewicht |
± 0,151 kg
|
| Materiaal |
Messing, onderdeel van S-Press PLUS |
| Certificering |
S-Press PLUS technische goedkeuringen, EPD beschikbaar
|
⚙️ Installatie-instructie
-
Zaag de 20 mm persleiding haaks af; ontbraam de binnenkant.
-
Steek de perszijde in de persmof van de muurplaat tot aanslag.
-
Pers met het juiste S-Press PLUS profiel; kijk naar inspectievenster (of persring) voor verificatie.
-
Schroef de Rp ½″ fitting op de draadzijde; gebruik afdichting, zoals PTFE-tape indien nodig.
-
Zorg dat de muurplaat stevig tegen de wand zit voor stabiliteit.
🔗 Interne links
🛠 FAQ
Is deze muurplaat geschikt voor drinkwater?
Ja — geproduceerd van messing in S-Press PLUS-kwaliteit, met officiële technische specificaties beschikbaar van Uponor.
Hoe ver uit de muur komt hij?
De muurplaat heeft een lengte (l1) van ± 42 mm; Z-meting k is circa 40 mm. Dit geeft voldoende ruimte voor afwerking.
Welke fitting past achteraan?
Een Rp ½″ binnendraad fitting, zoals kraan, ventiel of apparaat met binnendraad. Afdichting met teflon of draadpakking wordt aanbevolen.
Hoe weet ik of de aansluiting goed geperst is?
Controleer of de persmof volledig op de leiding zit en gebruik indien mogelijk inspectievenster of indicator op de fitting.
